| 高端铠甲型低损耗测试级毫米波电缆组件 | |

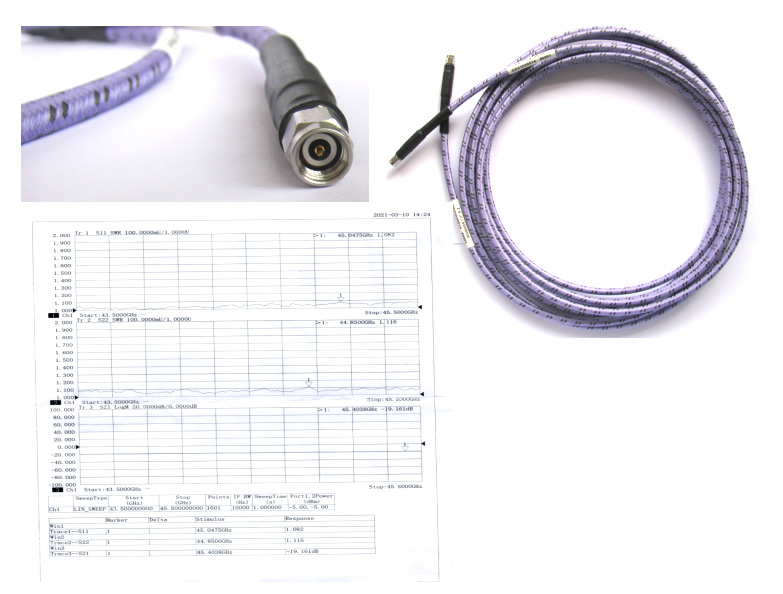

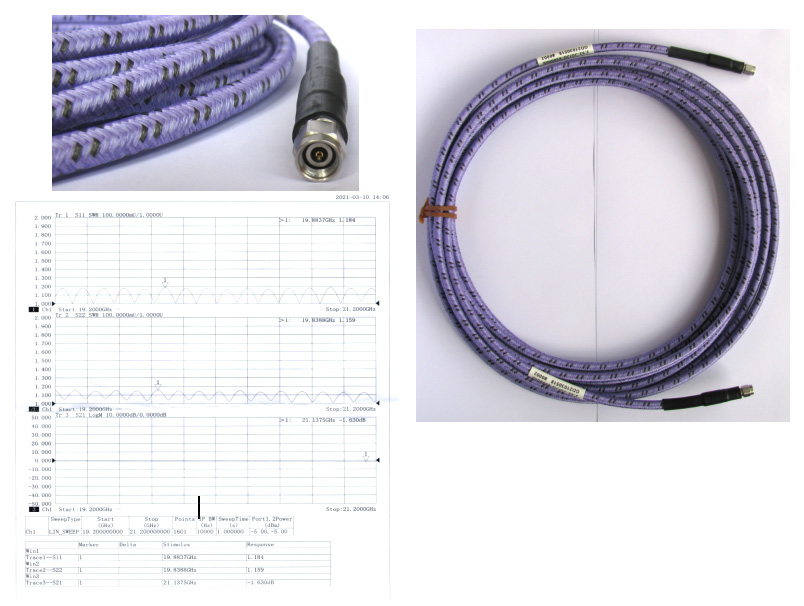

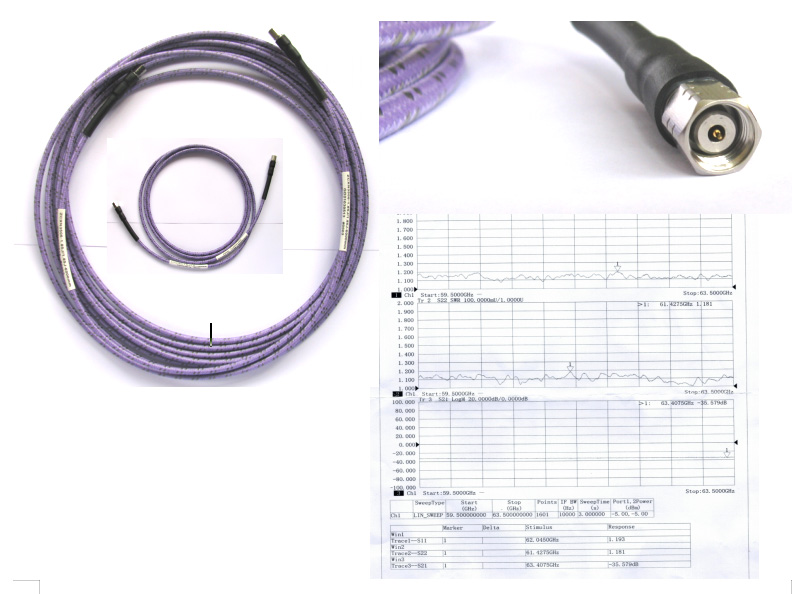

1.85接口测试级毫米波电缆组件（电缆长度L,mm） 型号：1.85-J3506G/KJ/1.85-J3506G-L 连接器外导体材质及涂覆：不锈钢，钝化 连接器内导体材质及涂覆：铜合金，镀金 绝缘支撑材料：高性能绝缘材料 电缆型号：柔性CXN3506(HA220)等低损耗毫米波电缆 电缆要求：带一体铠甲保护 频率范围：DC-67 GHz 特性阻抗：50Ω 电压驻波比：≤1.3 总插损（连接器+电缆）：如典型值： ≤35.6dB@63.5 GHz，6000mm ≤12.2dB@63.5 GHz，2000mm ≤6.33dB@63.5 GHz，1000mm 相位一致性、幅度一致性、功率：测试级，无要求 使用环境要求：普通室内测试环境使用 两端接口要求：①1.85-J3506G ②1.85-J3506G 实物案例和测试指标数据截图  2.4接口测试级毫米波电缆组件（电缆长度L,mm） 型号：2.4-J3506G/KJ/2.4-J3506G-L 连接器外导体材质及涂覆：不锈钢，钝化 连接器内导体材质及涂覆：铜合金，镀金 绝缘支撑材料：高性能绝缘材料 电缆型号：柔性CXN3506(HA220)等低损耗毫米波电缆 电缆要求：带一体铠甲保护 频率范围：DC-50 GHz 特性阻抗：50Ω 电压驻波比：≤1.3 总插损（连接器+电缆）：如典型值： ≤24.0dB@45.5 GHz, 6000mm ≤4.0dB@45.5 GHz, 1000mm 相位一致性、幅度一致性、功率：测试级，无要求 使用环境要求：普通室内测试环境使用 两端接口要求：①2.4-J3506G ②2.4-J3506G 实物案例和测试指标数据截图  2.92接口测试级毫米波电缆组件（电缆长度L,mm） 型号：2.92-J3507G/KJ/2.92-J3507G-L 连接器外导体材质及涂覆：不锈钢，钝化 连接器内导体材质及涂覆：铜合金，镀金 绝缘支撑材料：高性能绝缘材料 电缆型号：柔性CXN3507(HA360)等低损耗毫米波电缆 电缆要求：带一体铠甲保护 频率范围：DC-40 GHz 特性阻抗：50Ω 电压驻波比：≤1.25 总插损（连接器+电缆）：如典型值： ≤11.2dB@21.2 GHz, 6000mm ≤2.09dB@21.2 GHz，1000mm 相位一致性、幅度一致性、功率：测试级，无要求 使用环境要求：普通室内测试环境使用 两端接口要求：①2.92-J3507G ②2.92-J3507G 实物案例和测试指标数据截图  | |
